医疗轮子圆盘生产线
分享到：

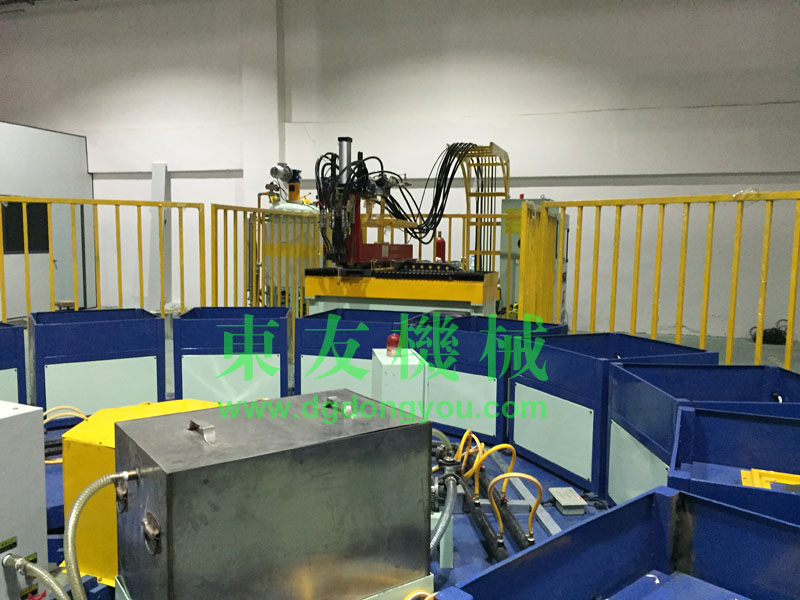

医疗轮子圆盘生产线

微信咨询
产品详情
一、圆盘生产线（直径12米）

1.1基本参数
1
转台直径
12米
2
转盘高度
约500MM
3
循环速度
5min—10min
4
工位数
12米   18工位
5
传动方式
链条转动
6
总功率
50KW
1.2 转盘配置
序号
项目名称
型号说明
品牌
数量
控制系统
1
低压电器
空开、接触器等
法国施耐德
1套
2
圆盘线转盘变频器
5HP
丹麦海利晋
1只
转台
1
轨道
200mm宽，16mm厚钢板
东友自制
1套
2
主梁
20#槽型钢
东友自制
12根
3
副梁
20#槽型钢
东友自制
12根
4
连接梁
20#槽钢，大梁之间的联接
东友自制

5
外围模架支撑铁板
5mm铁板，支撑模架
东友自制

6
支撑铁板加强梁
12#槽钢，在模架支撑铁板下面
东友自制

7
内部铁板
3mm铁板
东友自制

8
圆盘线滚轮
进口尼龙浇注
东友自制
16个
驱动系统
1
圆盘线减速机
功率5HP
速博雷尔
1只
2
涡轮减速箱

国产
1只
3
转盘外围链条

国产
1套
4
减速机构滑台

东友自制
1套
中心轴盘
1
转动轴盘

东友自制
1只
2
转动支承

国产
1只
3
中心功率集电环

国产
1只
4
电刷

国产
1套
管道
1
水循环管道
1.5寸镀锌管
东友自制
2条
2
压缩空气管道
1.5寸镀锌管
东友自制
2条
水箱
1
水箱
功率6km
东友自制
1台
2
空气储备桶
100L
东友自制
1台
其它
1
180度工作平台
宽80mm，绕转盘半圈
东友自制
1套
2
周边护栏
40*40mm方管
东友自制
1套
3
加热水箱
2HP
东友自制
